В системе обеспечения пожарной безопасности зданий и сооружений часто недооценивают роль элементов, которые не видны глазу в повседневной жизни. Одним из таких ключевых элементов являются противопожарные люки. В то время как внимание обычно сосредоточено на противопожарных дверях, люки выполняют не менее важную функцию, обеспечивая защиту технических узлов и путей эвакуации. Это специализированные конструкции, предназначенные для заполнения проемов в противопожарных преградах — стенах, перекрытиях и перегородках — с целью предотвратить распространение огня и дыма.
Что такое противопожарный люк?
Противопожарный люк — это металлическая конструкция, которая служит барьером, препятствующим переходу пожара из одного помещения или отсека в другой в течение нормируемого времени. Главное отличие люка от стандартной противопожарной двери заключается в его месте установки и габаритах. Люки монтируются там, где монтаж полноценной двери невозможен или нецелесообразен: в проемах перекрытий (напольные и потолочные), в технических шахтах, на чердаках и в подвалах, а также в стенах с небольшими технологическими отверстиями.
Основное требование к таким люкам — обеспечение доступа для обслуживания коммуникаций и одновременно обеспечение высокой степени огнестойкости. Через люк должен иметь возможность пройти взрослый человек, поэтому минимальные размеры прямоугольных конструкций обычно составляют не менее 500х500 мм.
Классификация и типы конструкций
Разделение противопожарных люков на типы зависит от места их расположения и функциональной нагрузки.

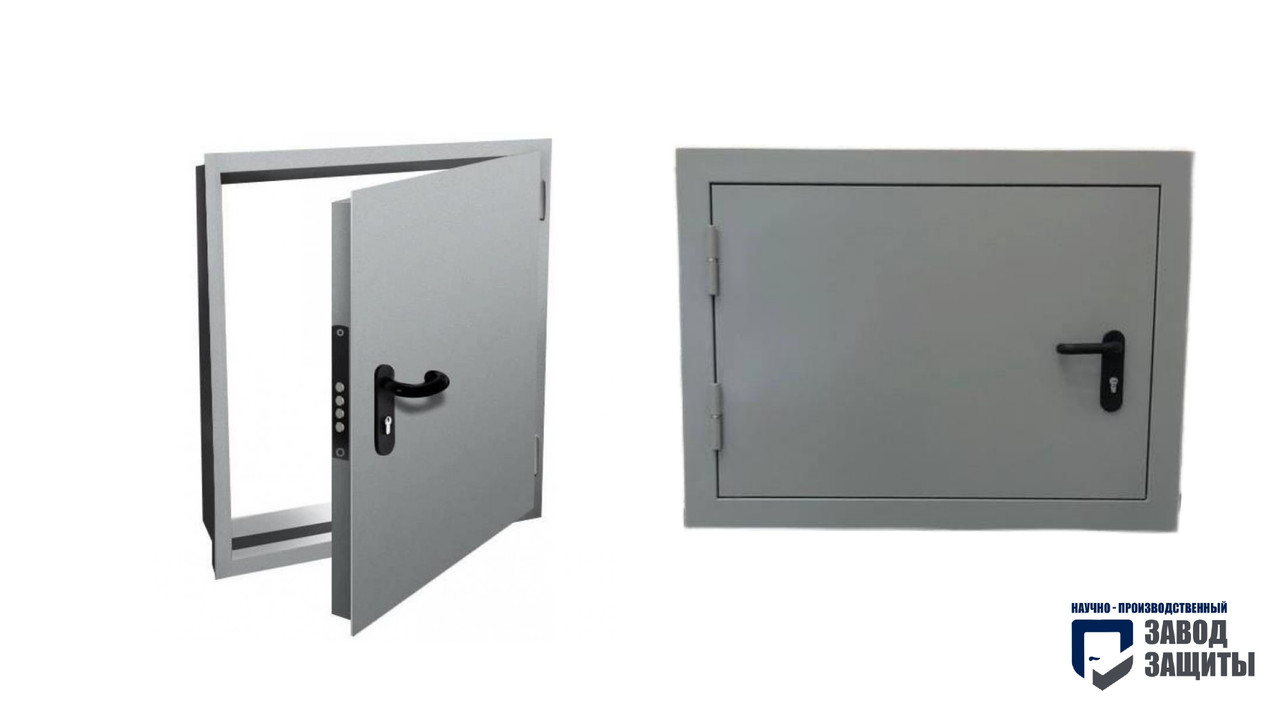

Стеновые люки
Устанавливаются в стенах и перегородках. Поскольку они не испытывают значительных механических нагрузок (по ним не ходят) и используются эпизодически, их конструкция может быть облегченной по сравнению с массивными дверями.
Потолочные люки
Используются для доступа на чердак или в межпотолочное пространство. Они часто комплектуются вертикальными или наклонными лестницами для удобства эксплуатации.
Напольные люки
Самый нагружаемый тип. Они монтируются в пол для доступа в подвалы или технические приямки. Такие конструкции изготавливаются из усиленного каркаса (обычно уголок) и толстого стального листа, чтобы выдерживать пешеходные нагрузки, а в некоторых случаях и транспортные нагрузки (например, в гаражах).

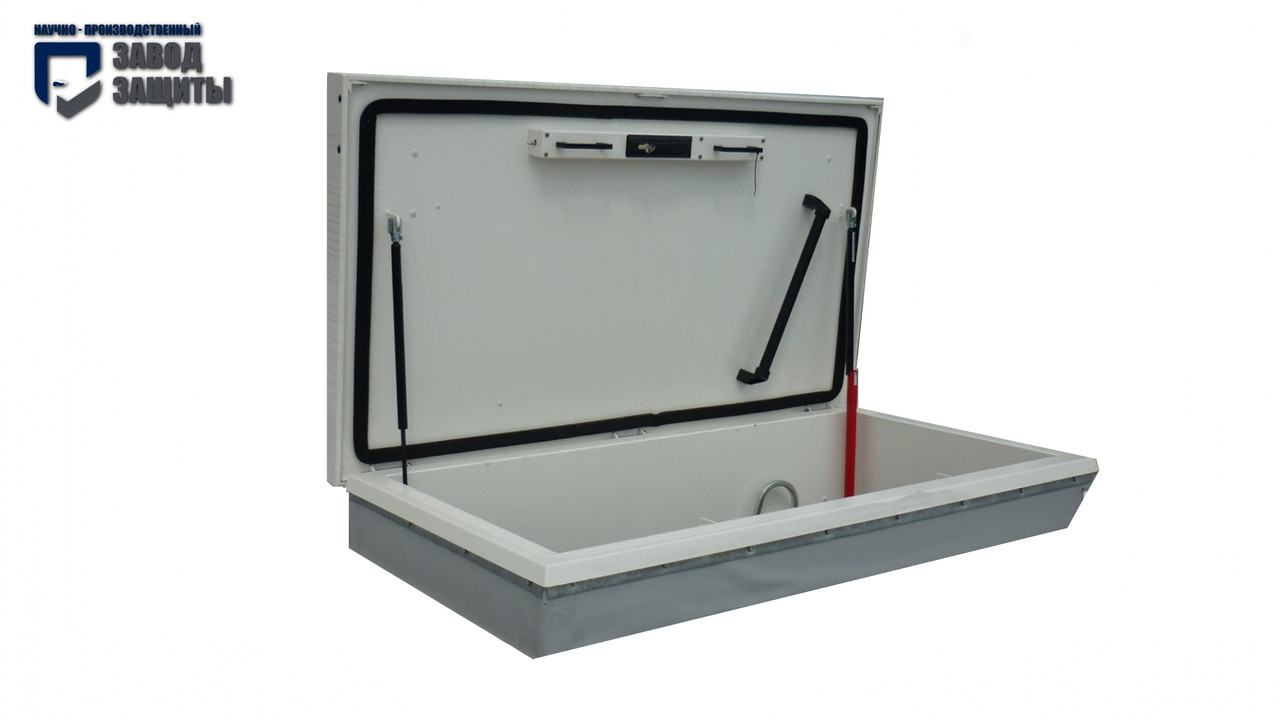

Люки для выхода на кровлю
Специализированный тип, обеспечивающий безопасный доступ на крышу здания.
Подавляющее большинство люков имеют однопольную конструкцию, однако при необходимости перекрытия больших проемов могут использоваться двустворчатые модели.
Эффективность противопожарного люка напрямую зависит от его конструкции. Чтобы противостоять огню, высоким температурам и проникновению дыма, производители применяют ряд инженерных решений.
Каркас и полотно: изготавливаются из стального профиля и листовой стали (толщиной обычно 1–2 мм). Для повышения жесткости напольных вариантов используются уголки и усиленные каркасы.
Термозаполнители в пространстве между металлическими листами полотна заполняется негорючими материалами, чаще всего минеральной ватой. Это обеспечивает требуемую теплоизолирующую способность конструкции.
Уплотнители в зазоре между рамой и створкой устанавливается терморасширяющийся (вспенивающийся) материал. При нагреве он многократно увеличивается в объеме, герметично закрывая все щели, блокируя путь дыму и продуктам горения.
Пределы огнестойкости
Способность люка сопротивляться огню обозначается показателями предела огнестойкости. Согласно нормативным документам (СТБ 1394-2003, Технический регламент ЕАЭС), для заполнения проемов в противопожарных преградах установлены следующие типы и пределы огнестойкости:
- Тип 1 – EI 60 (способность сохранять целостность и теплоизолирующую способность в течение 60 минут);
- Тип 2 – EI 30 (30 минут);
- Тип 3 – EI 15 (15 минут).
Наиболее универсальными и востребованными считаются конструкции 1-го типа с пределом EI 60. Важно понимать, что маркировка EI означает:
- E — потеря целостности (отсутствие сквозных трещин и отверстий);
- I — потеря теплоизолирующей способности (нагрев необогреваемой поверхности не выше предельных значений).
Чтобы люк выполнял свои функции, он должен быть оснащен определенной фурнитурой и соответствовать правилам монтажа.
Запорные механизмы — замки-защелки (огнеупорные) с возможностью открывания с одной или обеих сторон. Ручки изготавливаются из негорючих материалов. Для напольных тяжелых люков часто применяются газовые амортизаторы (доводчики), которые компенсируют вес крышки, обеспечивая плавное и бесшумное открывание.
Усилия открывания для люков, расположенных на путях эвакуации, существуют строгие требования к усилию открывания (не более 15 кгс), чтобы человек мог беспрепятственно покинуть помещение.
Сертификация и маркировка
продукция должна пройти сертификационные испытания. На коробку или полотно крепится металлическая табличка с указанием производителя, марки, даты изготовления и степени огнестойкости. К изделию прилагается технический паспорт и инструкция по монтажу. Поэтому противопожарные люки нужно покупать у проверенных поставщиков.
Монтаж и установка должна производиться организациями, имеющими лицензию на данный вид работ. Крепление осуществляется сваркой или анкерными болтами. Перед началом монтажа в общественных или производственных зданиях рекомендуется согласование действий с местными органами МЧС.
