Выбор правильного редуктора является критически важным этапом в проектировании любого механизма, где требуется изменение скорости и крутящего момента. Неправильный выбор может привести к снижению эффективности, преждевременному износу, поломкам и даже авариям. Это руководство поможет инженерам определить ключевые параметры и выбрать оптимальный промышленный редукторы для конкретного применения.
1. Определение требований:
Прежде чем начать выбор редуктора, необходимо четко определить требования к механизму:
Входная мощность (kW): Мощность двигателя или привода, который будет вращать редуктор.
Входная скорость (об/мин): Скорость вращения вала двигателя или привода.
Выходная скорость (об/мин): Требуемая скорость вращения выходного вала редуктора.
Выходной крутящий момент (Нм): Крутящий момент, необходимый для выполнения работы механизмом. Он рассчитывается исходя из нагрузки на выходной вал.
Передаточное отношение: Соотношение входной и выходной скорости (выходная скорость / входная скорость).
Тип механизма: Определите тип механизма, в котором будет использоваться редуктор. Это может повлиять на выбор типа редуктора и его характеристик (например, нужно ли самоторможение).
Условия эксплуатации: Учитывайте окружающую среду (температура, влажность, наличие агрессивных веществ), тип нагрузки (постоянная, переменная, ударная), требования к уровню шума и вибрации.
Габаритные размеры: Доступное пространство для установки редуктора.
Бюджет: Стоимость редуктора и его обслуживания.
2. Выбор типа редуктора:
Существует несколько основных типов редукторов: цилиндрические, конические, планетарные, червячные, а также их комбинации. Каждый тип имеет свои преимущества и недостатки, которые необходимо учитывать при выборе:
Цилиндрические: Высокий КПД, простая конструкция, но ограниченное передаточное отношение.
Конические: Компактность, изменение направления вращения, но могут быть шумными.
Планетарные: Высокое передаточное число в компактном корпусе, высокий КПД, но высокая стоимость.

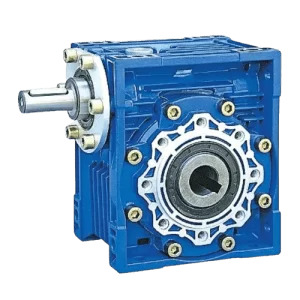

Червячные: Высокое передаточное число, самоторможение, плавность хода, но низкий КПД.
3. Расчет параметров редуктора:
На основе определенных требований необходимо рассчитать параметры редуктора, такие как:
Передаточное число: Определяется соотношением входной и выходной скорости.
Мощность на валу: Рассчитывается с учетом потерь в редукторе.
Крутящий момент на валу: Рассчитывается исходя из нагрузки на механизм.
Осевые нагрузки: Влияют на выбор подшипников.
4. Учет дополнительных факторов:
Смазка: Выбор типа смазки и периодичность её замены.
Уплотнения: Защита от проникновения пыли и влаги.
Система охлаждения: Необходимость дополнительного охлаждения при высоких нагрузках.
Материал корпуса и шестерен: Выбор материалов с учетом условий эксплуатации.
5. Выбор производителя и поставщика:
Выберите надежного производителя редукторов с хорошей репутацией. Учитывайте наличие гарантии, сервисного обслуживания и запасных частей.
Пример
Предположим, требуется редуктор для привода конвейера с мощностью двигателя 5 кВт, входной скоростью 1400 об/мин и требуемой выходной скоростью 100 об/мин. В этом случае передаточное отношение составит 14:1. Из-за высокой мощности и необходимости высокой эффективности, цилиндрический редуктор (возможно, многоступенчатый) будет лучшим выбором. Однако, если требуется самоторможение, червячный редуктор может быть более подходящим, несмотря на более низкий КПД.
В заключение, выбор редуктора – сложная задача, требующая тщательного анализа множества факторов. Данное руководство предоставляет фундаментальные принципы и поможет инженерам принять оптимальное решение. Важно помнить, что консультация со специалистами по редукторам может значительно упростить процесс выбора и обеспечить надежную работу механизма.
