В мире инженерии и механики существуют элементы, которые, несмотря на свою кажущуюся простоту, играют фундаментальную роль в работе сложнейших механизмов. Зубчатые рейки – именно такой компонент. Этот прямой стержень с зубьями, взаимодействующий с шестерней, является основой многих систем, от банального рулевого управления автомобиля до высокоточных станков с ЧПУ и промышленных роботов.
Что такое зубчатая рейка?
Зубчатая рейка представляет собой зубчатое колесо с бесконечным радиусом, то есть, по сути, прямую линейку с нарезанными на ней зубьями. Она работает в паре с обычным цилиндрическим зубчатым колесом – шестерней. При вращении шестерни, ее зубья входят в зацепление с зубьями рейки, преобразуя вращательное движение шестерни в прямолинейное (поступательное) движение рейки, или наоборот – поступательное движение рейки во вращательное движение шестерни.
Принцип работы и классификация
Основной принцип работы рейки и шестерни основан на преобразовании одного типа движения в другой:
1. Преобразование вращения в линейное движение
Это наиболее распространенное применение. Вращающаяся шестерня, закрепленная на валу двигателя или рукоятке, перемещает рейку. Классический пример – рулевой механизм автомобиля: вращение рулевого колеса через рулевую колонку передается на шестерню, которая двигает рейку, поворачивая колеса.
2. Преобразование линейного движения во вращательное
Менее часто встречающийся вариант, но также важный. Поступательное движение рейки, например, от работы пресса или другого механизма, заставляет вращаться соединенную с ней шестерню.
Рейки классифицируются по нескольким признакам:

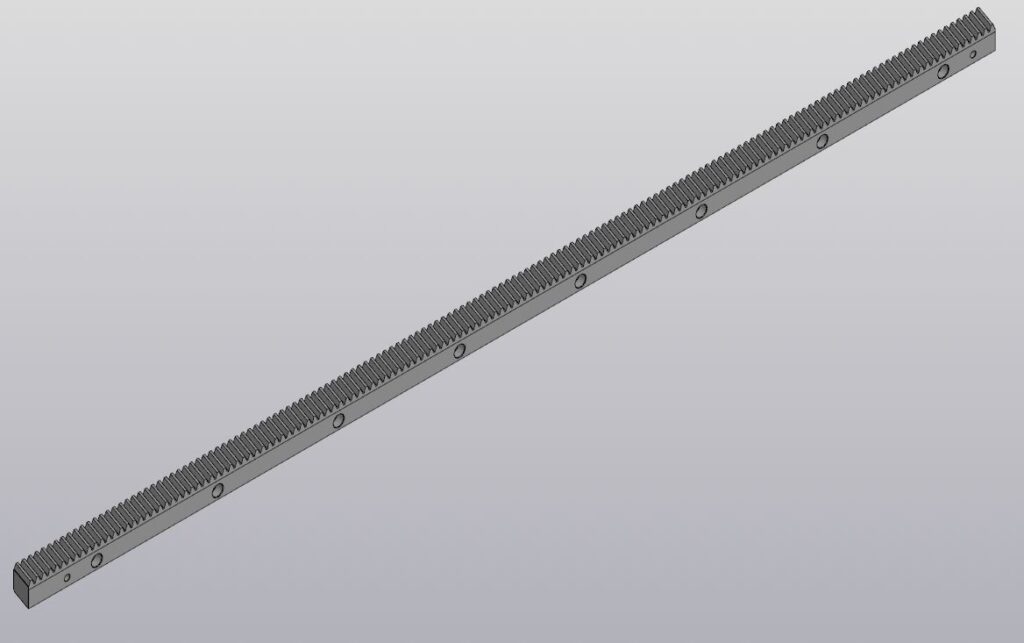

- По форме зуба: Прямозубые, косозубые, шевронные. Косозубые рейки обеспечивают более плавный ход и меньший уровень шума, но создают осевую нагрузку.
- По модулю зуба: Модуль (m) – ключевой параметр, определяющий размер зуба и шаг. Чем больше модуль, тем крупнее зубья и тем большая нагрузка может передаваться.
- По материалу: Сталь (для высоких нагрузок), алюминий (для легкости и меньших нагрузок), пластик (для тихоходных механизмов).
Области применения
Системы «рейка-шестерня» нашли широкое применение в различных отраслях:
- Автомобильная промышленность
Рулевое управление большинства современных автомобилей использует реечный механизм для точного и отзывчивого управления. Также применяется в механизмах стеклоподъемников и регулировки сидений.
- Станкостроение и автоматизация
Высокоточные реечные передачи используются в станках с ЧПУ (фрезерных, токарных, лазерных), 3D-принтерах, конвейерных системах и роботизированных манипуляторах для точного перемещения рабочих органов.
- Подъемные механизмы
В лифтах, подъемниках, домкратах рейка может использоваться для обеспечения вертикального перемещения платформы или груза.
- Прочие области
Механизмы замков, регулировочные устройства, приводы заслонок, музыкальные инструменты (например, орган).
Преимущества реечных передач
- Простота конструкции: Легкость изготовления и обслуживания.
- Высокая точность позиционирования: Особенно у прецизионных реек.
- Большой диапазон перемещений: Длина рейки может быть практически любой.
- Передача больших усилий: Особенно с крупным модулем и косозубыми рейками.
- Надежность: Долговечность при правильном подборе и эксплуатации.
Заключение
Зубчатая рейка – это простой, но чрезвычайно эффективный механический элемент, который обеспечивает преобразование вращательного движения в линейное и наоборот. Благодаря своей универсальности, надежности и возможности достижения высокой точности, реечные передачи продолжают оставаться незаменимыми в широком спектре современных технологий, от повседневных устройств до сложнейшего промышленного оборудования.
